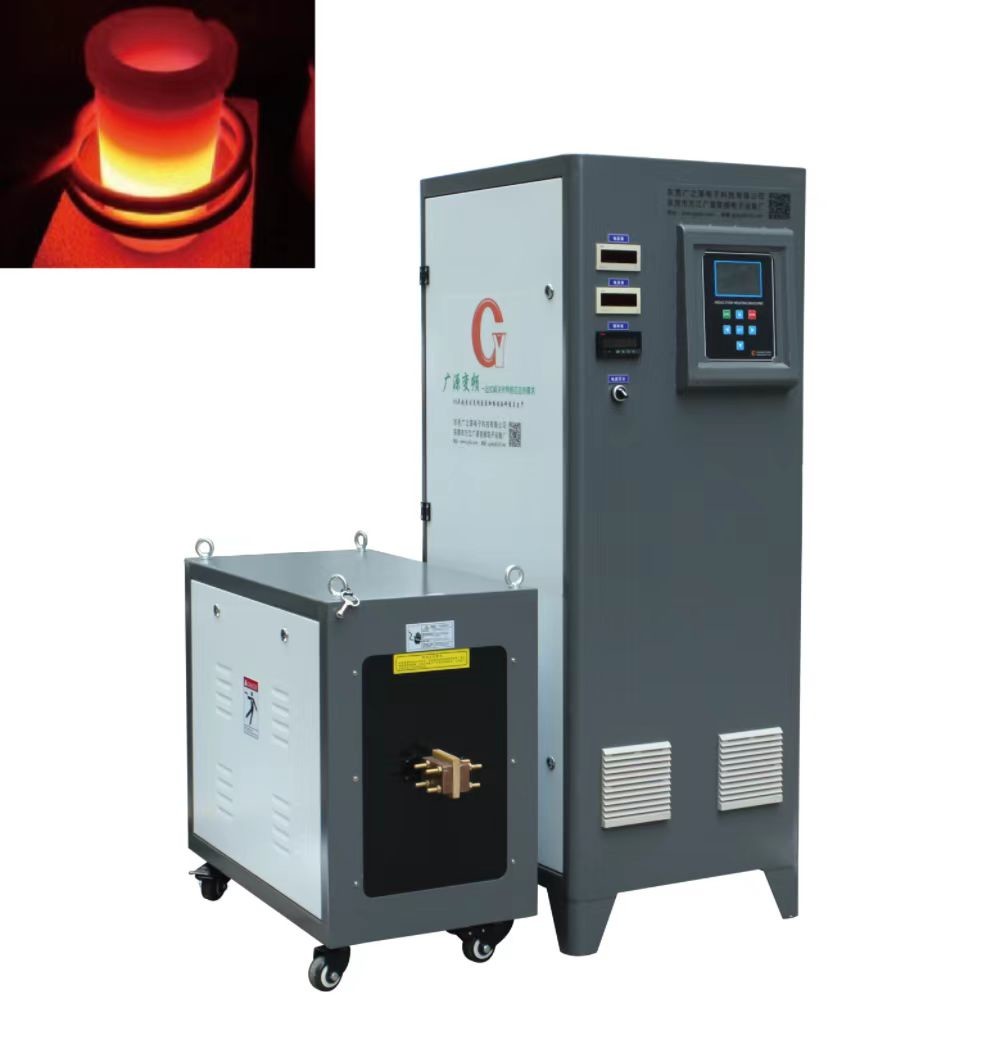

120KW Hafif Dokunmatik Ekran İndüksiyon Isıl İşlem Makinesi Yumuşak Anahtar 5-20KHZ
İNDÜKSİYON ISITMA
İndüksiyon, iletken bir malzeme bobini (örneğin bakır) ile başlar.Bobinden akım geçerken bobinin içinde ve çevresinde bir manyetik alan oluşur.Manyetik alanın iş yapma yeteneği, bobin tasarımına ve bobinden geçen akımın miktarına bağlıdır.
Manyetik alanın yönü, akımın akış yönüne bağlıdır, bu nedenle bobinden geçen bir alternatif akım, alternatif akımın frekansı ile aynı oranda yön değiştiren bir manyetik alan ile sonuçlanacaktır.60Hz AC akım, manyetik alanın saniyede 60 kez yön değiştirmesine neden olur.400kHz AC akım, manyetik alanın saniyede 400.000 kez değişmesine neden olur.
İletken bir malzeme, bir iş parçası bir kaba yerleştirildiğindedeğiştirmemanyetik alan (örneğin, AC ile üretilen bir alan), iş parçasında gerilim indüklenecektir (Faraday Yasası).İndüklenen voltaj elektronların akışına neden olur: akım!İş parçasından geçen akım, bobindeki akımın tersi yönde gidecektir.Bu, bobindeki akımın frekansını kontrol ederek iş parçasındaki akımın frekansını kontrol edebileceğimiz anlamına gelir.
Akım bir ortamdan geçerken, elektronların hareketine karşı bir miktar direnç olacaktır.Bu direnç kendini ısı olarak gösterir (The Joule Heating Effect).Elektron akışına daha dirençli olan malzemeler, içlerinden akım geçtikçe daha fazla ısı yayarlar, ancak yüksek derecede iletken malzemeleri (örneğin bakır) indüklenmiş bir akım kullanarak ısıtmak kesinlikle mümkündür.Bu fenomen endüktif ısıtma için kritiktir.
İNDÜKSİYON ISITMA MAKİNESİNİN TEKNİK PARAMETRELERİ:
| modeli | GYTS-120AB (Üç fazlı) |
| iş gücü | 340V-430V |
| Maksimum giriş akımı | 150A |
| Çıkış gücü | 120KW |
| dalgalanan frekans | 5-20 KHZ |
| Çıkış akımı | 400-4000A |
| Soğutma suyunun akış hızı | 0,08-0,16Mpa 12L/Dk |
| Su sıcaklığı koruma noktası | 50C |
| Ürün boyutu | ana: 770*550*1510MM |
| trafo : 950*420*770MM | |
| Net ağırlığı | ana: 145kg |
| trafo : 108kg |
ÇALIŞMA PRENSİBİ:
Endüksiyonla ısıtılan ürünler, ısının ürün yüzeyine iletilmesi için konveksiyona ve radyasyona dayanmaz.Bunun yerine, akım akışıyla ürünün yüzeyinde ısı üretilir.Ürün yüzeyinden gelen ısı daha sonra termal iletim ile ürüne aktarılır.Doğrudan indüklenen akım kullanılarak ısının üretildiği derinlik, elektriksel referans derinliği denen bir şeye bağlıdır.
Elektriksel referans derinliği büyük ölçüde iş parçası boyunca akan alternatif akımın frekansına bağlıdır.Daha yüksek frekanslı akım, daha sığ bir elektriksel referans derinliği ile sonuçlanacak ve daha düşük frekanslı bir akım, daha derin bir elektriksel referans derinliği ile sonuçlanacaktır.Bu derinlik aynı zamanda iş parçasının elektriksel ve manyetik özelliklerine de bağlıdır.
İNDÜKSİYON ISITMA MAKİNESİ UYGULAMALARI:
1.Isıtma (sıcak dövme, sıcak montaj ve eritme)
Sıcak dövme, belirli sıcaklıktaki (farklı malzemeler farklı sıcaklıklar gerektirir) iş parçalarını zımba presi, dövme makinesi veya diğer ekipmanların yardımıyla dövme presi yoluyla başka şekillerde imal etmeyi amaçlar; örneğin, saat kasasının sıcak ekstrüzyonu, saat flanşı, kol , kalıp aksesuarı, mutfak ve sofra takımı, sanat eşyası, standart parça, cırt cırt, fabrikasyon mekanik parça, bronz kilit, perçin, çelik pim ve pim.
Sıcak bağlantı, farklı metallerin veya metallerin ametallerle sıcak genleşme veya sıcak eritme ilkesine dayalı ısıtma yoluyla bağlanmasını ifade eder; örneğin, bilgisayar radyatörünün bakır çekirdeğinin alüminyum levha ve hoparlör ağı ile gömülü kaynağı, çelik ve plastik bileşimi tüp, alüminyum folyonun sızdırmazlığı (diş macunu kabuğu), motor rotoru ve boru şeklindeki elektrikli ısıtma elemanının sızdırmazlığı.
Eritme esas olarak demir, çelik, bakır, alüminyum, çinko ve çeşitli asil metallerin eritilmesi için geçerli olan yüksek sıcaklığı kullanarak metali sıvıya eritmeyi amaçlar.
2.Isıl İşlem (yüzey söndürme)
Pense, anahtar, çekiç, balta, vidalama aletleri ve makas (bahçe makası) gibi çeşitli donanım ve aletler için söndürme.
Krank mili, biyel kolu, piston pimi, zincir çarkı, alüminyum jant, valf, kaya kolu mili, yarı tahrik mili, küçük mil ve çatal gibi çeşitli otomobil ve motosiklet bağlantı parçaları için söndürme. Dişli ve eksenler gibi çeşitli elektrikli aletler.
Torna tablası ve kılavuz ray gibi takım tezgahları için su verme.
Şaft, dişli (zincir çarkı), kam, mandren ve kelepçe vb. gibi çeşitli donanım metal parçaları ve işlenmiş parçalar için söndürme.
Küçük boyutlu kalıp, kalıp aksesuarı ve kalıbın iç deliği gibi donanım kalıpları için söndürme.
3.Kaynak (lehimleme kaynağı, gümüş lehimleme ve sert lehimleme)
Elmas alet, aşındırıcı alet, delme aleti, alaşımlı testere bıçağı, sert alaşımlı kesici, freze bıçağı, rayba, planlama aleti ve yekpare merkez ucu gibi çeşitli donanım kesme aletlerinin kaynağı.
Çeşitli donanım mekanik aletinin kaynağı: Donanım tuvalet ve mutfak ürünleri, soğutma bakır armatürü, lamba dekorasyon armatürü, hassas kalıp montajı, donanım tutacağı, yumurta çırpıcı, alaşımlı çelik ve çelik gibi aynı çeşit veya farklı çeşitlerdeki metallerin gümüş lehimlenmesi ve lehimlenmesi , çelik ve bakırın yanı sıra bakır ve bakır.
Bileşik tencere tabanı kaynağı, esas olarak dairesel, kare ve diğer düzensiz düz tencere tabanının sert lehim kaynağına uygulanabilir.Aynı zamanda diğer metallerin düz lehim kaynağına da uygulanabilir.
Elektrikli sıcak su ısıtıcısının ısıtma diskinin kaynağı, esas olarak çeşitli şekillerde paslanmaz çelik yassı taban, alüminyum levha ve boru şeklindeki elektrikli ısıtma elemanlarının sert lehim kaynağı anlamına gelir.
4.Tavlama (temperleme ve modülasyon)
Paslanmaz çelik tekne, tavlanmış ve ekstrüde kutu, tavlanmış katlanmış kenar, tavlanmış evye, paslanmaz çelik boru, sofra takımı ve bardak gibi çeşitli paslanmaz çelik ürünlerin tavlanması.
Golf topu kafası, isteka, pirinç kilit, donanım bakır bağlantı parçası, mutfak bıçağı sapı, bıçak, alüminyum tava, alüminyum kova, alüminyum radyatör ve çeşitli alüminyum ürünler gibi diğer çeşitli metal iş parçalarının tavlanması.
