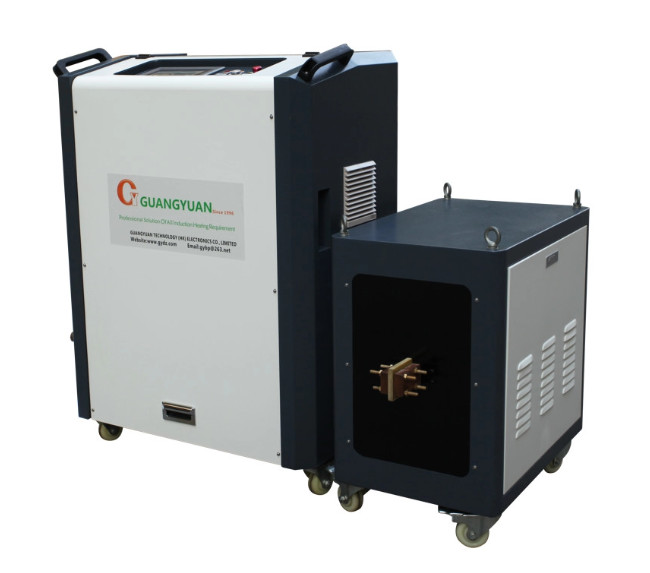

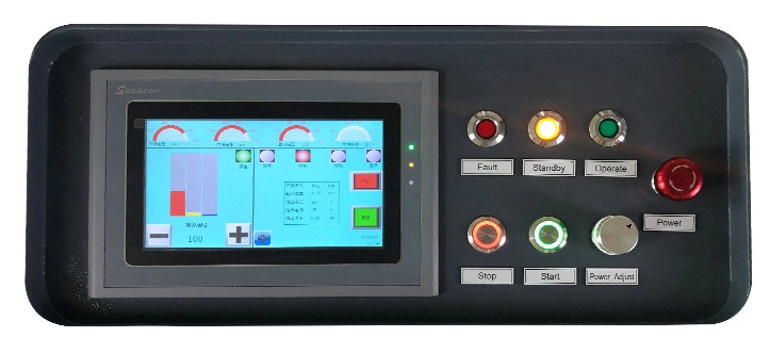

200KHZ Ultra Yüksek Frekanslı İndüksiyon Isıtıcı Makinesi Dijital Dokunmatik Ekran IGBT

Matal Isıtma için 40KW Ultra Yüksek Frekanslı İndüksiyonlu Isıtma Ekipmanı

İNDÜKSİYON ISITMA EKİPMANLARI:

Bu ultra yüksek frekanslı indüksiyon ısıtıcı serisi, yüksek frekanslı trafo çıkışı düşük voltaj, yüksek akım yüksek frekanslı güç kaynağı aracılığıyla rezonanstan sonra seri rezonans devresini benimser.Rezonans yapısı aşağıdaki gibi gösterilir:

Bu ultra yüksek frekanslı endüksiyonlu ısıtıcı ekipman yapısı serisi, geleneksel IGBT cihazlarının kullanımına dayalı olarak GY'nin en yeni nesil invertör kontrol teknolojisini benimser, böylece endüksiyonlu ısıtıcı yalnızca 250 kHz ultra yüksek frekanslı güç kaynağına kadar frekans çıkışı yapamaz, aynı zamanda ultra yüksek frekanslı endüksiyonlu ısıtıcı fonksiyonları daha kararlı ve yüksek güvenilirliktedir.Vakum tüpü yüksek frekansını katı hal yüksek frekanslı indüksiyon ısıtıcılarıyla değiştirme imkanı sağlar.

Bu teknolojide, ultra yüksek frekanslı endüksiyonlu ısıtıcı gücü ve frekansı bağımsız olarak ayarlanabilmektedir.Gücü ayarlamak için yüksek frekanslı bir kıyıcı devre oluşturmak için IGBT anahtarlama cihazı ve amorf indüktör kullanılır.Hassas yumuşak anahtar kontrollü invertör işlemi elde etmek için IGBT serisi rezonans ve frekans otomatik izleme teknolojisinin kullanılması, böylece yüksek güç çalışma güvenilirliği altındaki ekipmanın büyük ölçüde iyileştirilmesi, böylece ekipmanın yüksek güç, %100 ekipman geçici yük oranı alanında geliştirilmiştir. elde edilebilir.

BAŞLICA ÖZELLİKLER

• Mikro parçalar ısıtılabilir.Demir teli, çelik teli, çelik şeridi, minyatür şaftları, gümüş teli, kaliteli altın ve gümüş takıları ve daha fazlasını ısıtabilir.
• Yüzey hızla ısınır.İş parçasının yüzeyini hızlı bir şekilde ısıtabilen cilt etkisi daha belirgindir, bu nedenle yüzey sertleştirme için çok uygundur.
• Yüksek frekans.En yüksek frekans 300 kHz'den fazla ulaşabilir ve ısıtma verimliliği yüksektir.
• Esnek.Küçük boyutlu, tekerleklerle donatılmış, taşınması kolay.
• Kendini koruma işlevi.Akımı, voltajı, su sıcaklığını vb. izleyin. Arıza meydana geldiğinde, otomatik olarak alarm verebilir ve çalışmayı durdurabilir.

GÜÇ GEREKSİNİMLERİ:

İş parçanızı ısıtmak için gereken güç şunlara bağlıdır:

• İş parçanızın kütlesi
• İş parçanızın malzeme özellikleri
• İstediğiniz sıcaklık artışı
• Proses ihtiyaçlarınızı karşılamak için gereken ısıtma süresi
• Bobin tasarımı sayesinde alanın etkinliği
• Isıtma işlemi sırasında herhangi bir ısı kaybı

İş parçanızı ısıtmak için gereken gücü belirledikten sonra, bobin kuplaj verimliliğini dikkate alarak doğru indüksiyonlu ısıtma ekipmanını seçebiliriz.

GYH-30AB PARAMETRELERİ:

İNDÜKSİYON ISITMANIN AVANTAJLARI:

GY'nin ultra yüksek frekanslı endüksiyon ısıtıcı rezonans kondansatörü, yüksek frekanslı trafo tarafına seri olarak bağlanır, bu nedenle yüksek frekanslı trafo, yüksek gerilimin neden olduğu yalıtım ve ateşleme sorunlarını büyük ölçüde azaltan ve güvenilirliği büyük ölçüde artıran düşük gerilime sahiptir. teçhizat.Bu arada, yüksek frekanslı transformatörün boyutu küçüktür, ağırlığı hafiftir ve kaybı düşüktür.

Isıtma gücü, ısıtma süresi, ısı koruma gücü ve ısı koruma süresi bağımsız olarak ayarlanabilir, bu da ısıtma eğrisini ve ısıtma sıcaklığını belirli bir dereceye kadar etkili bir şekilde kontrol edebilir.

Bölünmüş ultra yüksek frekanslı endüksiyon ısıtıcısında, yüksek frekanslı güç kaynağı (ana bilgisayar) yüksek frekanslı transformatörden (uzatma) ayrılır ve ana ile uzatma arasındaki bağlantı 2 metre uzunluğundadır;

İşyerinin zayıf ortamına uygulandığında, endüksiyonlu ısıtıcının ana gövdesi temiz bir alanda kapatılabilir, ana gövdenin bakım oranını büyük ölçüde azaltır, ekipmanın güvenilirliğini artırır;

Montaj hattı operasyonlarında veya komple ekipman setlerinde kullanıldığında, küçük uzantı küçük bir masa alanı kaplar ve taşınması kolaydır.

İNDÜKSİYON ISITMA MAKİNESİ UYGULAMALARI:

Metal ısıl işlem üretimleri sırasında, ultra yüksek frekanslı indüksiyon ısıtıcılarımız geniş uygulama alanlarına sahiptir.

• Her türlü farklı dişli, mil ve diğer parçaların indüksiyon ısıl işlemi.
• Karbon çelik vidalar ve paslanmaz çelik vidalar endüksiyonlu ısıtma yapıştırıcısı.
• Okullar ve araştırma enstitüleri manyetik kaldırma eritme kullanır.
• Bazı bakır borular, borular indüksiyonla lehimleme işleri.

ULTRA YÜKSEK FREKANSLI İNDÜKSİYONLU ISITMA CİHAZLARININ BAKIMI NASIL YAPILIR?

• Elektrik çarpmasını önlemek için kasanın elektrik özelliklerinin güvenilir şekilde topraklandığından emin olun.
• İndüktörün sökülmesi ve takılması yeniden ısıtma durdurulduktan sonra yapılmalıdır.
• Önce su bağlama ve sonra açma ilkesini kesinlikle uygulayın, çalışma sürecinde su sıkıntısı kesinlikle yasaktır ve ekipman ve indüktörde kullanılan soğutma suyunun kalitesi ve basıncı Tablo 2'deki gereksinimleri karşılamalıdır. Soğutmayı engellememek için borularda, su beslemesi için bir su pompası kullanılıyorsa, su pompası girişine filtre soğutma suyu takın.Sıcaklık 45°C'den yüksek olmamalı ve su akışı 10T/H olmalıdır (yumuşatılmış su önerilir).
• Ultra yüksek frekanslı indüksiyonlu ısıtma ekipmanı güneş ışığından, yağmurdan, nemden ve tozdan korunmalıdır.Cihazın tamiri veya bakımı gerektiğinde, elektrik kesildikten sonra tamir edilmelidir.
• Makineyi her hafta basınçlı hava veya fan ile temizleyin.Devre kartı bir fırça ile temizlenir ve ardından üflenerek temizlenir.
• Sıradan kullanıcılar 4 ayda bir makineyi bir kez temizlemek için özel deterjanla (şirketimiz mevcuttur) kullanmalıdır.Makine sık sık su sıcaklığını alarm verdiğinde veya çıkıştaki su akışının önemli ölçüde azaldığını gözlemlediğinde hemen temizlenmelidir.
• Dönüşler arasında kısa devre oluşmasını önlemek için indüktör temiz tutulmalıdır.
• Bu ultra yüksek frekanslı endüksiyonlu ısıtma ekipmanı, tek dönüşlü bir sensör kullanamaz.Aksi takdirde, çok küçük endüktif reaktans nedeniyle cihaz zarar görebilir.Özel durumlarda, lütfen üreticiye danışın.
• İndüktörü değiştirirken, iyi iletkenliği korumak için indüktör bağlantı plakası ve transformatör temas yüzeyi zımparalanarak temizlenmelidir.
